外観	無色透明液体
比重（15℃，原液）	0.67 g/cm3
動粘度（40℃，原液）	0.76 mm2/s
引火点（原液）	0 ℃以下

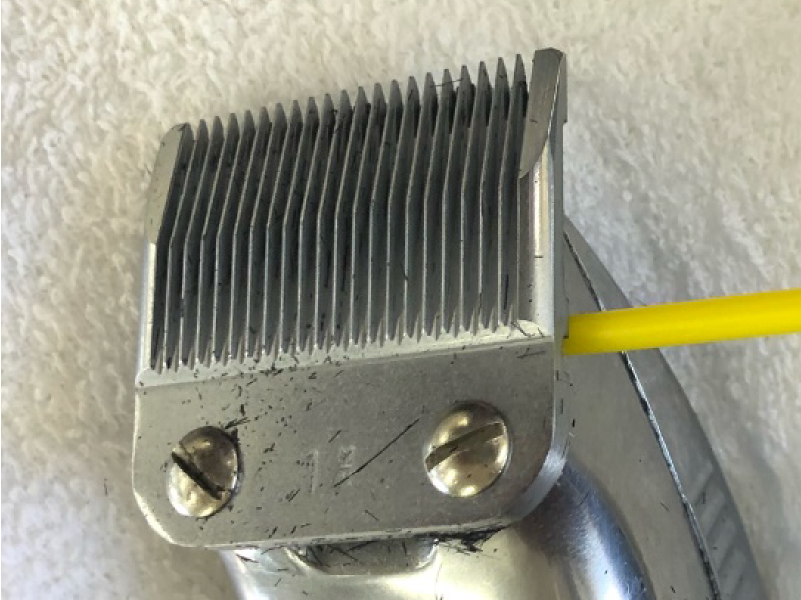

バリカン(WAHL)の刃に温度計を付け、５０℃になるまで稼働させた後、バリクールスプレーを２秒間スプレーし、１０秒間の温度変化を測定しました。

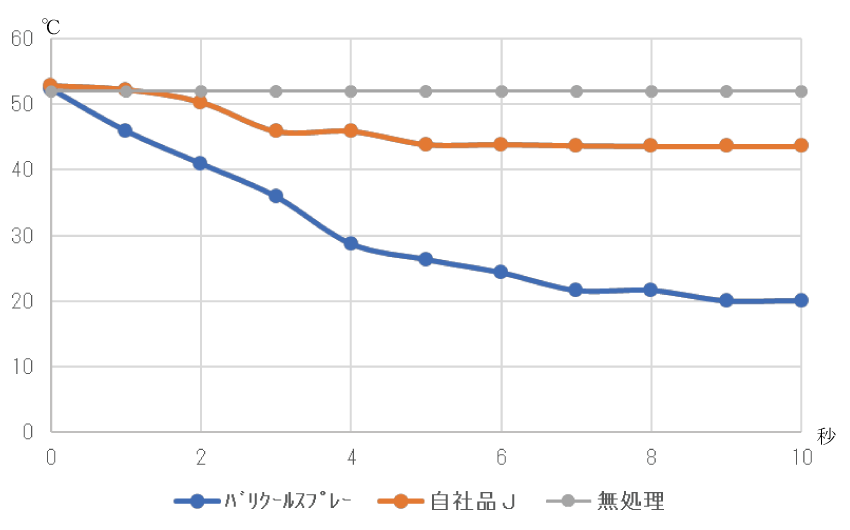

比較対象として自社品J と無処理で同様の試験をおこないました。 試験結果を図―１に示します。 自社品J は１０秒間で１０℃の冷却に対し、バリクールスプレーは３０℃冷却しました。 湿潤試験（JIS K 2246）：バリクールスプレーを被覆したSPCC-SB 鋼板を49℃、相対湿度95％以上の湿潤状態の装置内に保持し、発錆するまでの時間を調べました。 １６８時間Ａ級とＮＰ−０相当（屋内約３ヶ月防錆力）の結果が得られました。
バリクールスプレーを１秒間スプレーし、３０秒間の残留を観察しました。

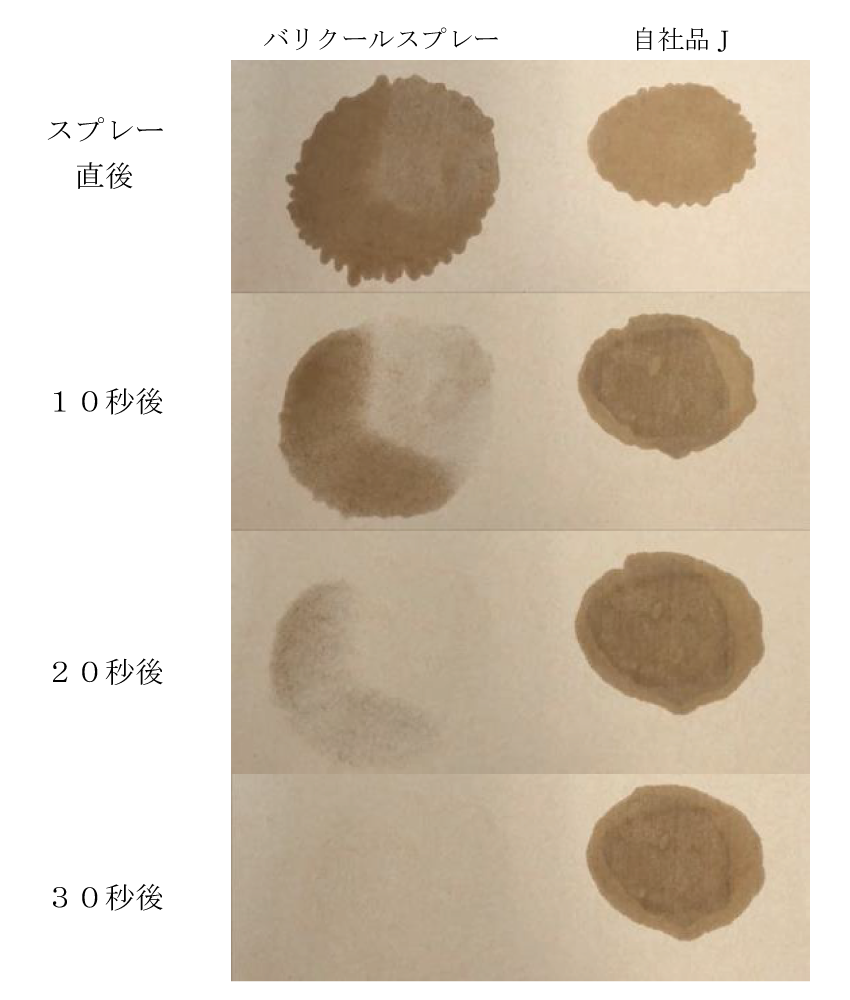

比較対象として自社品J で同様の試験をおこないました。 スプレー直後と１０、２０、３０秒後の写真を図―２に示します。
バリクールスプレーは跡形なく乾燥したのに対し、自社品J はほとんど残留していました。

バリカンへの使用が想定されるシリコンゴムとフッ素ゴム(25x40x1mm）とＡＢＳ樹脂（25x40x3mm）にバリクールスプレーを1 秒間塗布。
それを20 回おこなった後の重量・容積(厚み)・外観変化を観察し、シリコンゴム・フッ素ゴム・ＡＢＳへの影響を表―１の判断基準で評価しました。
また、比較対象として他社品Ａで同様の試験をおこないました。
試験は各2反復でおこないました。

評価	優	良	可	不可	×
重量変化	±2%	+2〜+14% −2〜−3%	+14〜+19% −1〜−4%	+19〜+30% −4〜−10%	+30%以上 −10%以下
容積変化	−0.5〜+2%	+2〜+6% −0.5〜−1%	+6〜+13% −1〜−3%	+13〜+30% −3〜−10%	+30%以上 −10%以下
試料及び液の変化	変化なし	軽微の変化	僅かの変化	かなり変化	著しい変化

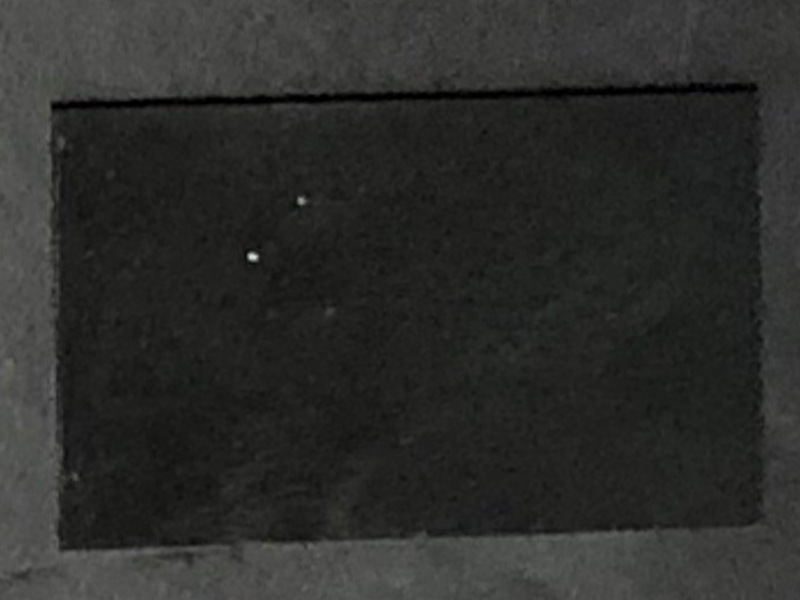

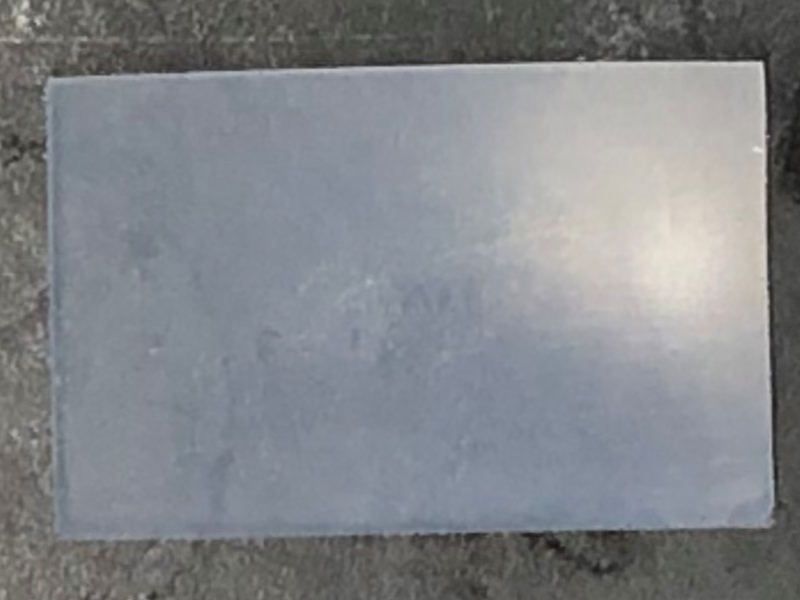

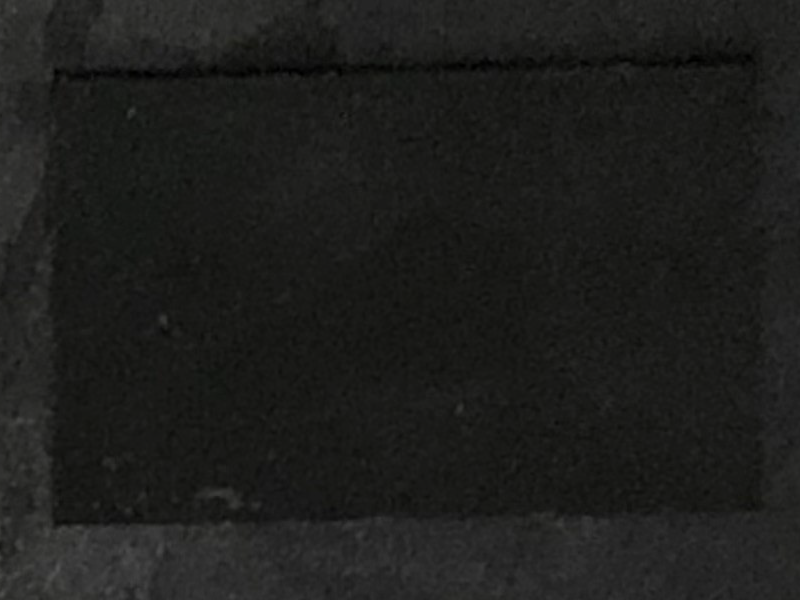

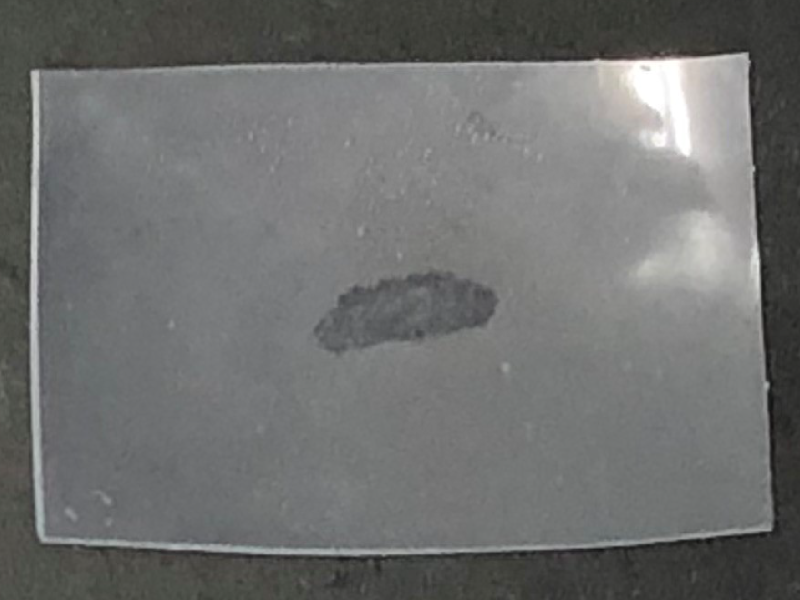

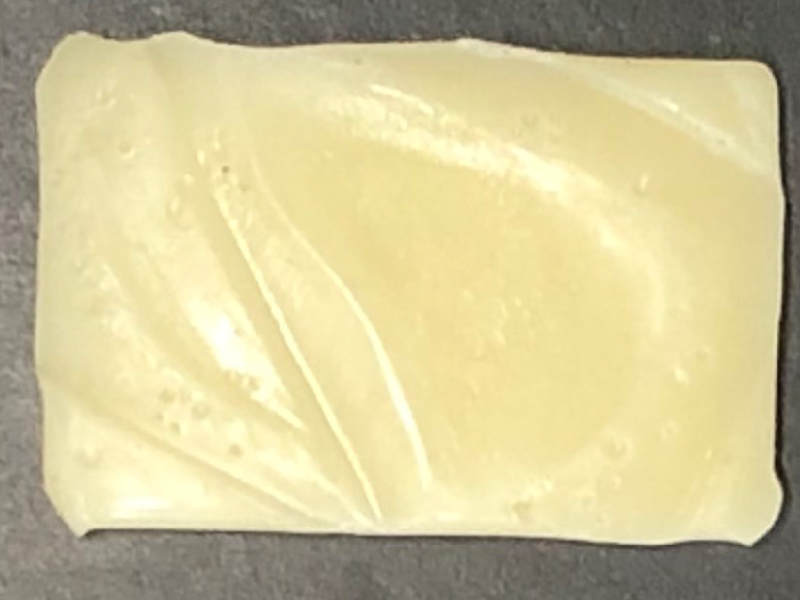

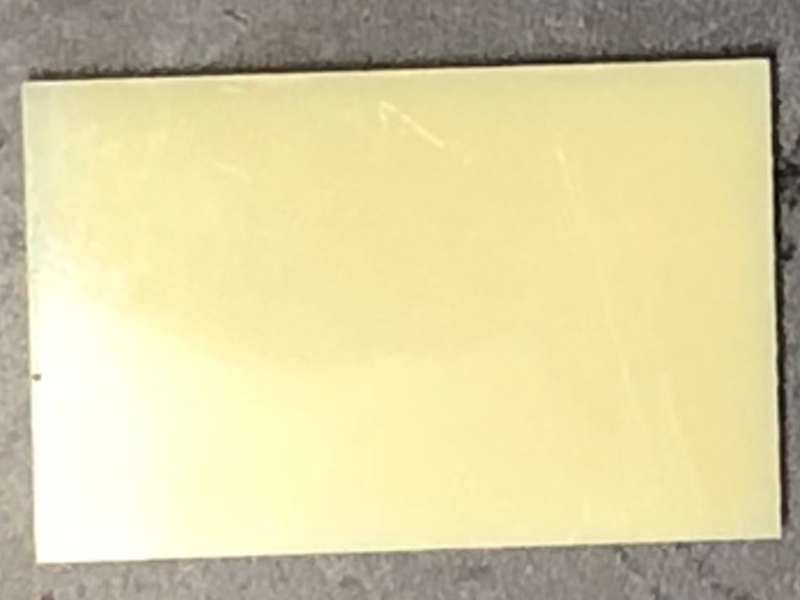

バリクールスプレー 他社品Ａ塗布 バリクールスプレーは、他社品Ａとは対照的にゴム・樹脂への影響は見られませんでした
